Cable del monitor de la prueba del CCTV de TFT LCD y nivel de señal video de la cámara del control PTZ



Cable del monitor de la prueba del CCTV de TFT LCD y cámara 480x320 RGB del control PTZ





Detalle rápido:



El nuevo probador del CCTV se desarrolla para la instalación y el mantenimiento in situ de la cámara IP, del dispositivo análogo de la cámara y de la red, con la reproducción de vídeo, el control de PTZ, la prueba de DC12v el generador, de la barra de color de potencia de salida, audios, los datos de RS 485 que buscan y prueba del cable, que son lo mismo a los modelos anteriores. Las nuevas funciones desarrolladas incluyen la prueba de la fuente de alimentación del POE, la prueba del PING, la exploración de la dirección IP, la foto video, el expediente del vídeo, la ampliación de la imagen, el parpadeo del puerto, la lámpara etc. del LED. El nuevo probador también ha construido en la prueba del cable de TDR, se especializa que diseñó para la prueba del cable de BNC en el sistema de vigilancia de la seguridad. Esta función puede medir exactamente el punto de desempate del cable de BNC y del cable de la red y cortocircuitar la ubicación. El nuevo probador diseñado con la operación y la movilidad fáciles hace simple para que un técnico o el instalador del cctv instale y mantenga sistemas del CCTV, mejorando eficacia del trabajo reduciendo tiempo en el campo.





Características:



el — 1. 3,5 avanza lentamente TFT LCD a la vista, 480 (RGB) x320

2. consumo bajo del —, trabajo por 11 horas

3. Menú del — OSD, inglés, chino y otras idiomas opcionales

4. Brillo de la pantalla del LCD del —/saturación del contraste/de color ajustable

5. El — identifica y adapta automáticamente el modo de vídeo de — de NTSC y de PAL

6. Generador colorbar aumentado, recibiendo la barra de color video para probar el canal video si transmita normalmente

7. Micrófono movible SD del —

9. Lámpara del — LED, fácil actuar en la noche

10. Teclas de método abreviado definidas por el usario del — (F1 y F2)

el enfoque 10x, imagen de vídeo del — 11 se puede magnificar para ver los detalles, fáciles de utilizar

12. La foto del — y ahorra la imagen actual como fichero del JPG en la tarjeta del SD

13. Prueba del PING del —, cámara IP de la prueba o el puerto Ethernet de otros dispositivos de la red si trabajo normalmente, y la dirección IP si correcto

14. La exploración de la dirección IP del —, busca rápidamente la dirección IP para la cámara IP conectada y otros dispositivos de la red

15. La medida del voltaje del POE del —, prueba el voltaje del interruptor del PoE a las cámaras IP, al dispositivo inalámbrico del AP y a otros dispositivos del paladio

16. El parpadeo del puerto del dispositivo del —, fácil encontrar el puerto conectado del interruptor del PoE enviando señales especiales, el puerto conectado del PoE oscilará en la frecuencia especial.

— 17. Monitor del vínculo; compruebe la dirección IP del ajuste si está ocupado

— 18. Punto de desempate de TDR y medida del cortocircuito (cable de BNC, cable etc de la red)

19. La exploración de la dirección del — PTZ, busca encima de la identificación de la cámara de PTZ.

20. El cable de la red del — y prueba del cable de teléfono, exhiben la secuencia de conexión y del ningún

del cable LAN

— 21. Multi-protocolo. Apoya más de treinta protocolos de PTZ. Por ejemplo PELCO-P, PELCO-D,

SAMSUNG

22. Ayuda RS232/RS485/RS422, tarifa 600 ~ 115200bps ajustable

23. Batería del polímero de la ión de litio del —. El dispositivo emplea control de poder y el circuito de protección avanzados

— 24. Exhiba los datos y la imagen adentro en la pantalla al mismo tiempo.

— 25. Fácil para el uso que el tren es casi innecesario





Función:



1. Prueba del nivel de señal video

Pruebe la atenuación de la fuerza de señal video, un cable de señal video más largo hará la imagen ser oscuro, y reduce el rango dinámico de la imagen, la señal video es demasiado fuerte, causará la sombra virtual, y reduce la agudeza de la imagen.

 También puede real-exhibición el valor llano video, si fuera de gama, los avisos será exhibición en la pantalla.



2. Regulador de PTZ

Exhiba las imágenes de vídeo de la entrada. Critique/inclinación la unidad de P/T y enfocan adentro hacia fuera la imagen. Ponga los parámetros que controlan como el protocolo, puerto de comunicación, velocidad, identificación de PTZ, cacerola/velocidad de la inclinación; posición del sistema y de la precolocación de la llamada



3. Generador aumentado de la barra de color

Generación video, el generador video de la barra de color del multisistema de PAL/NTSC (el Ocho-sistema cambiable, ocho-sistema de la transmisión/recepción colorido se imagina). Recibiendo la barra de color video para probar el canal video si transmita normalmente. Y juez si el color es diferente, debido a la pérdida o la interferencia de transmisión, él conveniente para la transmisión video de las pruebas de campo, tales como transmisor y receptor video ópticos, cable de vídeo etc.

La nueva barra de color de la función puede probar la imagen si cambio.

La prueba de la barra de color (rojo, verde, azul, blanco, negro) el monitor si tenga punto blanco o negro etc.



4. DC12V 1A de potencia de salida

Accione la cámara con salida de poder de DC12V (1A) del probador. Es útil para la versión parcial de programa y la prueba cuando la fuente de alimentación no está disponible.





Especificación:



Modelo		PROBADOR HVT-2601 (6ta generación) del CCTV de HVT
Prueba video
Modo de la señal		NTSC/PAL (el auto se adapta)
Exhibición		3,5 pulgadas TFT LCD digital, 480 (RGB) resolución de x 320
Ajuste del LCD		Brillo, contraste, saturación ajustable
Vídeo IN/OUT		1 entrada del canal BNC y 1 salida del canal
Modo de salida video		1,0 Vp-p
Prueba llana video
Prueba llana		Señales video medidas en IRA o el milivoltio
Regulador de PTZ
Comunicación		Ayuda RS232 y RS485
Protocolo de PTZ		Compatible con más de 30 protocolos tales como PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Velocidad		600,1200,2400,4800,9600,19200,57600,115200bps
Generación de señal video
Generador de la barra de color		Salida una señal video de la barra de color del canal PAL/NTSC para el monitor o el cable de vídeo de prueba. (color rojo, verde, azul, blanco y negro)
PRUEBA DEL CABLE DE UTP
Prueba del cable de UTP		Pruebe la situación de la conexión de cable de UTP y exhíbala en la pantalla. Lea el número de la caja de la prueba.
Salida de poder de DC12V 1A
Salida de poder de DC12V		Poder de la salida DC12V1A para la cámara
Prueba de entrada audio
Prueba de entrada audio		pruebe la recogida y otros equipos audios en el anticipado
Análisis de datos RS485
Control de datos		Las capturas y analizan los datos del comando del dispositivo que controla
enfoque de 10 x de la imagen
Enfoque de la imagen 10x		exhibición y vídeo de imagen del enfoque 10x hacia fuera
Fotografía, expediente del vídeo, aparato de lectura de registro
Fotografía		la foto y ahorra la imagen actual como fichero del JPG
Expediente del vídeo		Expediente y almacenamiento del vídeo el fichero
Aparato de lectura de registro		Para ver el almacenamiento archive en la tarjeta del SD
Vire el parpadeo hacia el lado de babor
Vire el parpadeo hacia el lado de babor		Encuentre el puerto conectado del POE rápidamente.
Exploración del IP, monitor del vínculo, prueba del PING
Exploración del IP		Descubra la cámara IP conectada o la otra dirección IP del equipo de red rápidamente.
Ligue el monitor
Ligue el monitor		Compruebe la dirección IP si está ocupado
Prueba del PING
Prueba del PING		Pruebe la cámara IP o el puerto Ethernet del otro equipo de red si trabajo normalmente, y compruebe la dirección IP
Probador del POE
Probador del POE		Exhiba los estados del voltaje de fuente de alimentación y de la conexión de cable
Probador de TDR
Probador de TDR	medida del punto de desempate y del cortocircuito (cable de BNC, cable de teléfono)
PODER
Adaptador	DC 5V (1.5A)
Batería	Batería incorporada del polímero de litio 3.7V, 3000mAh
Recargable	Después de cargar la hora 3-4, la hora laborable dura 11 horas
Consumo bajo	Tecnología de ahorro de energía, la exhibición en tiempo real del icono de la batería
Parámetro
Ajuste de la operación	El inglés/el chino y el otro menú de las idiomas OSD
Auto apagado	5-60 (minutos)
Keytone	Con./desc.
General
Temperatura de trabajo	-10℃---+50℃
Humedad de trabajo	30%-90%
Peso de la dimensión	194m m x 112m m x 48m m/540g

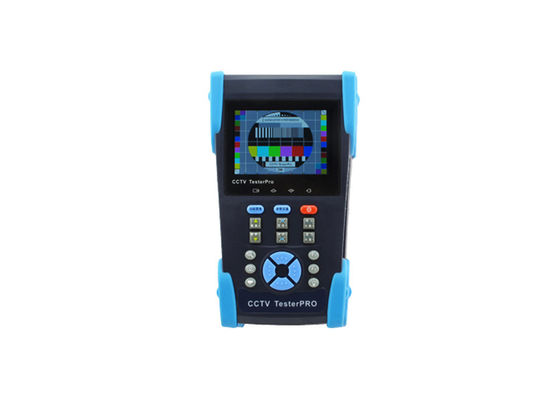

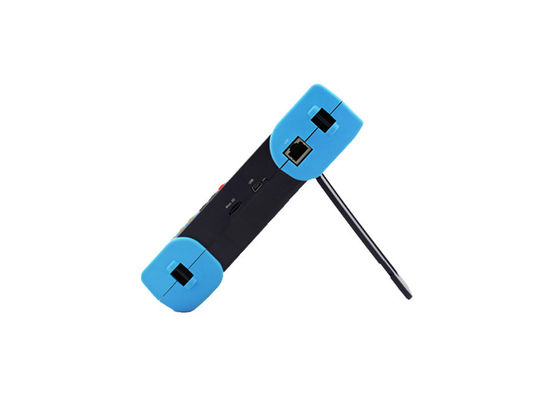

Imagen del producto:
